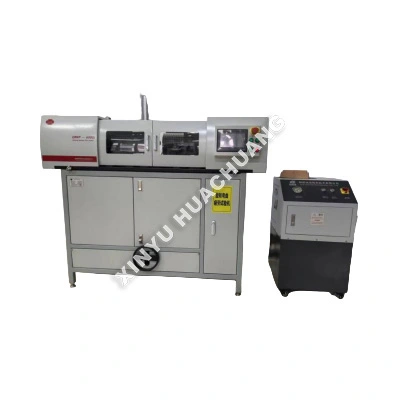

Mesin Ujian Keletihan Lenturan Pemasangan Paip

Mesin Ujian Keletihan Lenturan Lenturan Paip XINYU HUACHUANG ialah radas ujian gred industri yang sangat khusus direka khusus untuk menilai integriti struktur dan hayat kelesuan komponen saluran paip di bawah beban lenturan berulang. Direka bentuk untuk mensimulasikan tegasan dinamik dunia sebenar, Mesin Ujian Kelesuan Lentur Komponen Talian Paip ini menggunakan momen lentur kitaran dengan tepat untuk menilai permulaan dan perambatan retakan. Dilengkapi dengan automasi PLC/PC pintar dan jalinan keselamatan berbilang peringkat, ia memastikan operasi jangka panjang yang selamat dan tanpa pengawasan sambil menyampaikan data lengkung S-N yang boleh dihasilkan semula untuk R&D, kawalan kualiti dan pensijilan industri.

Prinsip Kerja

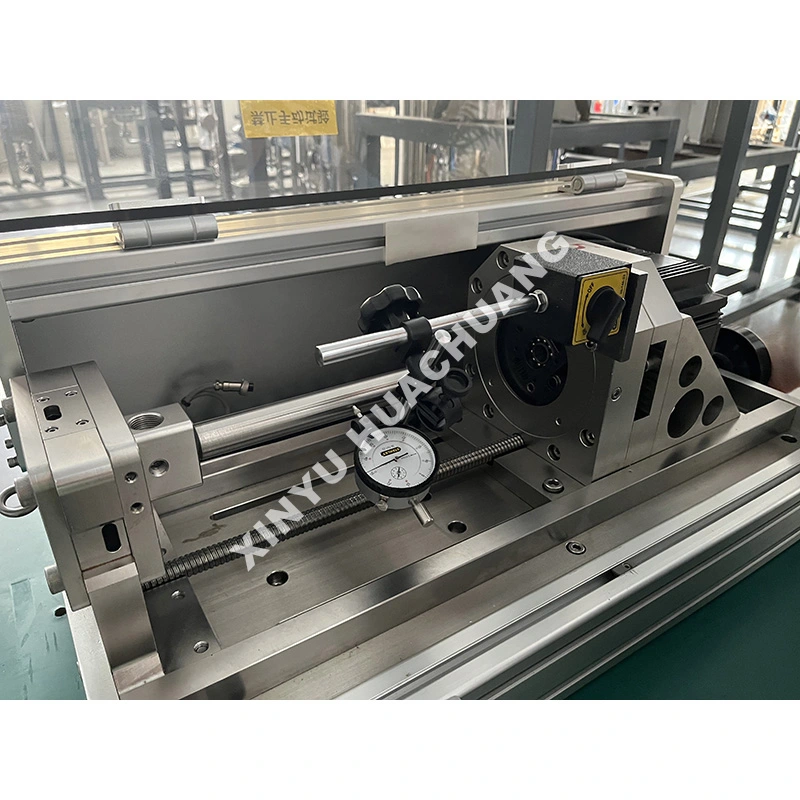

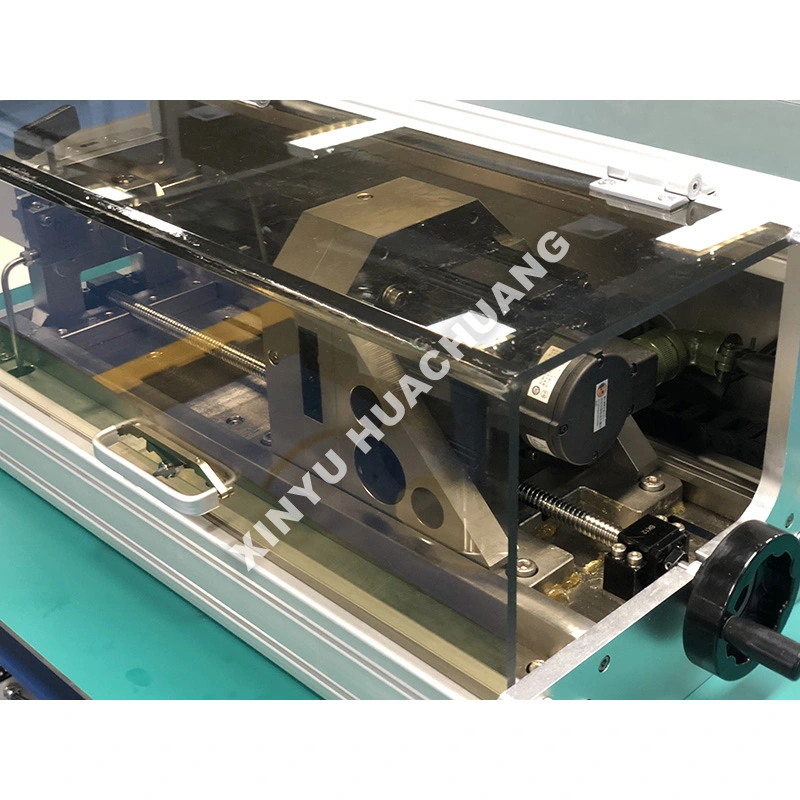

Mesin Ujian Keletihan Lenturan Pemasangan Paip beroperasi dengan mengapit paip atau spesimen pemasangan dengan selamat dan menggunakan momen lentur yang terkawal dan berulang menggunakan penggerak servo-hidraulik atau servo-elektrik berketepatan tinggi. Mesin boleh dikonfigurasikan untuk lenturan satah tunggal, lenturan berputar, atau pemuatan berbilang paksi kompleks untuk mensimulasikan tegasan operasi saluran paip sebenar. Sepanjang ujian, sistem sentiasa memantau dan merekodkan parameter seperti sudut lentur, momen yang digunakan, kiraan kitaran dan terikan. Ujian ditamatkan secara automatik apabila spesimen patah atau mencapai ambang kebocoran yang telah ditetapkan, memberikan data hayat keletihan yang tepat.

Di Mana Ia Bersinar?

● Pemuatan Kitaran Ketepatan Tinggi: Menampilkan penggerak servo premium dan sel beban untuk memastikan penggunaan bentuk gelombang lentur yang kompleks (sinus, segitiga, blok) yang tepat dan stabil dengan bunyi yang minimum.

● Keupayaan Pengujian Berbilang Paksi: Menyokong ujian kelesuan satah tunggal, satah dua dan lentur berputar untuk mensimulasikan pemasangan saluran paip dunia sebenar dan tegasan operasi.

● Pemerolehan Data Pintar: Perisian PC Bersepadu merekodkan lengkung masa nyata secara automatik (Sudut Momen, Kitaran-Kegagalan), mengira hayat keletihan dan menjana laporan ujian yang komprehensif.

● Pembinaan Teguh & Selamat: Dibina dengan rangka tuangan tugas berat dan jalinan keselamatan berbilang peringkat (perlindungan beban lampau, hentian kecemasan, pembendungan patah, pengesanan kebocoran) untuk memastikan keselamatan pengendali dan jangka hayat peralatan.

● Lekapan Boleh Disesuaikan: Menawarkan pelbagai jenis lekapan pengapit khusus dan penyambung hujung untuk memegang pelbagai diameter paip, ketebalan dinding dan geometri pemasangan dengan selamat.

Spesifikasi Teknikal

Di mana ia boleh digunakan?

● Industri Minyak & Gas: Penilaian keletihan paip gerudi, selongsong, tiub dan kelengkapan saluran paip di bawah lenturan kitaran yang melampau.

● Petrokimia & Penjanaan Kuasa: Ujian tiub penukar haba, paip dandang dan talian wap tekanan tinggi.

● Automotif & Aeroangkasa: Menilai ketahanan sistem ekzos, saluran bahan api dan tiub hidraulik di bawah getaran dan lenturan.

● Pembinaan & Infrastruktur: Menilai hayat kelesuan tiub keluli struktur, perancah dan komponen jambatan.

● Peranti Perubatan: Menguji fleksibiliti dan rintangan keletihan kateter, wayar panduan dan stent.

Langkah Berjaga-jaga Penggunaan

● Penjajaran Spesimen yang Betul: Sentiasa pastikan spesimen dijajarkan dengan sempurna dalam lekapan untuk mengelakkan beban paksi yang tidak diingini atau lenturan sipi yang boleh memesongkan keputusan keletihan.

● Pengesahan Daya Pengapit: Sahkan bahawa daya pengapit mencukupi untuk mengelakkan gelinciran spesimen semasa ujian kitaran tinggi, tetapi tidak begitu tinggi sehingga menyebabkan remuk pramatang pada mata cengkaman.

● Persediaan Pengesanan Kebocoran: Untuk komponen saluran paip berongga, sentiasa sambungkan sistem pemantauan tekanan dalaman dan penderia pengesanan kebocoran sebelum memulakan ujian.

● Peningkatan Muatan Secara Berperingkat: Gunakan fungsi peningkatan boleh atur cara perisian untuk meningkatkan amplitud lentur ke tahap sasaran secara beransur-ansur, menghalang pemuatan kejutan.

Panduan Penyelenggaraan

● Setiap hari: Periksa semua lekapan pengapit dan genggaman untuk kehausan, retak atau ubah bentuk. Periksa paras minyak hidraulik (jika berkenaan) dan sahkan bahawa semua interlock keselamatan berfungsi dengan baik.

● Mingguan/Bulanan: Lincirkan semua sambungan bergerak, rel pemandu dan pautan penggerak mengikut spesifikasi pengeluar. Bersihkan kawasan ujian dan periksa sambungan elektrik untuk kelonggaran.

● Suku Tahunan: Lakukan penentukuran sistem yang komprehensif bagi sel beban, pengekod sudut dan transduser tekanan menggunakan piawaian rujukan yang diperakui. Periksa hos hidraulik dan kelengkapan untuk tanda haus atau kebocoran.

● Ujian Pasca: Sentiasa ikut urutan penutupan yang betul selepas patah spesimen. Berhati-hati mengeluarkan spesimen yang pecah, bersihkan lekapan, dan periksa penggerak untuk sebarang kerosakan yang disebabkan oleh pelepasan beban secara tiba-tiba.

Perkhidmatan & Sokongan Selepas Jualan

Di XINYU HUACHUANG, kami komited untuk menyediakan sokongan selepas jualan yang komprehensif dan boleh dipercayai untuk memastikan operasi peralatan anda yang berterusan dan cekap. Pasukan perkhidmatan kami yang berdedikasi sentiasa bersedia untuk membantu anda.

Perlindungan Waranti Komprehensif

Kami dengan bangganya menawarkan waranti dua tahun untuk peralatan kami. Dalam tempoh ini, kami menyediakan perkhidmatan penyelenggaraan dan pembaikan percuma untuk sebarang isu berkaitan kualiti, tidak termasuk yang disebabkan oleh operasi yang tidak betul, pengubahsuaian tanpa kebenaran atau force majeure. Untuk peralatan yang melebihi tempoh jaminan dua tahun, kami terus menawarkan perkhidmatan penyelenggaraan sepanjang hayat, hanya mengenakan kos alat ganti dan buruh.

Mekanisme Tindak Balas Pantas

Kami menawarkan sokongan telefon kejuruteraan profesional 7×24 jam. Apabila menerima pemberitahuan kerosakan, pasukan teknikal kami akan bertindak balas dalam masa 24 jam dan memberikan penyelesaian yang berdaya maju. Jika perkhidmatan di tapak diperlukan, jurutera profesional kami akan tiba di kemudahan anda dalam masa satu minggu. Dalam keadaan khas di mana peralatan tidak boleh dibaiki, kami akan menggantikannya tanpa syarat dengan unit baharu atau menyediakan unit pengganti semasa tempoh jaminan dua tahun, atau mengambil langkah yang perlu untuk memulihkan operasi normal.

Soalan Lazim (FAQ)

S1: Bagaimanakah mesin mensimulasikan tekanan operasi saluran paip dunia sebenar?

J: Mesin mengapit paip atau spesimen pemasangan dengan selamat dan menggunakan momen lentur yang terkawal dan berulang menggunakan penggerak servo-hidraulik atau servo-elektrik berketepatan tinggi. Ia boleh dikonfigurasikan untuk lenturan satah tunggal, lenturan berputar atau pemuatan berbilang paksi yang kompleks untuk meniru keadaan tegasan sebenar yang dialami saluran paip dalam perkhidmatan—termasuk penyelesaian tanah, pengembangan haba dan kelesuan yang disebabkan oleh getaran.

S2: Apakah parameter yang dipantau sistem sepanjang ujian keletihan?

J: Sistem secara berterusan merekodkan sudut lentur, momen yang digunakan, kiraan kitaran dan data terikan dalam masa nyata. Set data komprehensif ini membolehkan jurutera memplot lengkung S-N (tekanan berbanding bilangan kitaran) dan menentukan hayat keletihan yang tepat bagi komponen saluran paip di bawah keadaan pemuatan yang ditentukan.

S3: Bagaimanakah mesin menentukan apabila spesimen telah gagal?

J: Ujian ditamatkan secara automatik apabila spesimen patah atau mencapai ambang kebocoran yang telah ditetapkan. Untuk ujian paip bertekanan, sistem memantau tekanan dalaman dan mengesan sebarang penurunan tekanan yang menunjukkan retakan melalui dinding, memastikan bahawa ukuran hayat keletihan mencerminkan kegagalan sebenar dan bukannya had kitaran sewenang-wenangnya.

S4: Bolehkah mesin menguji kedua-dua bahagian paip lurus dan kelengkapan seperti siku dan tee?

A: Ya. Sistem pengapit dan konfigurasi penggerak boleh laras untuk menampung bahagian paip lurus, siku, tee, bebibir dan kelengkapan saluran paip lain. Setiap jenis spesimen boleh diuji di bawah mod lentur yang paling kritikal untuk mengenal pasti titik paling lemah dalam sistem paip.

S5: Mengapakah ujian kelesuan lentur penting untuk kelayakan saluran paip?

J: Talian paip dalam minyak dan gas, pemprosesan kimia dan penjanaan kuasa tertakluk kepada beban lentur kitaran daripada pergerakan tanah, kitaran haba dan getaran peralatan. Ujian kelesuan lentur menyediakan data kitaran ke kegagalan yang diperlukan untuk menetapkan selang pemeriksaan, mengesahkan margin reka bentuk dan memastikan pematuhan dengan piawaian integriti saluran paip seperti API 570 dan ASME B31.3.
