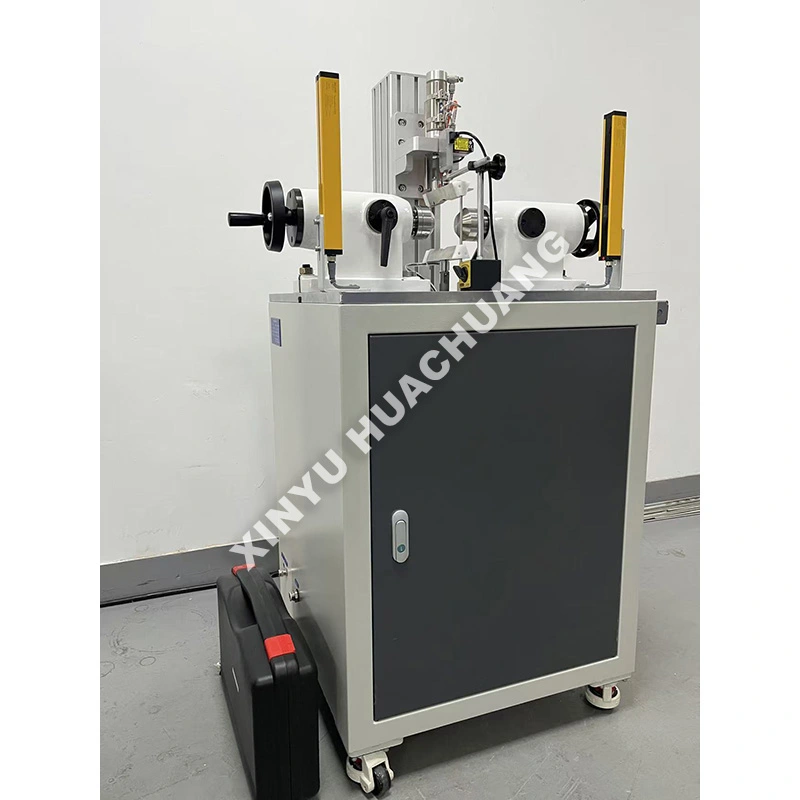

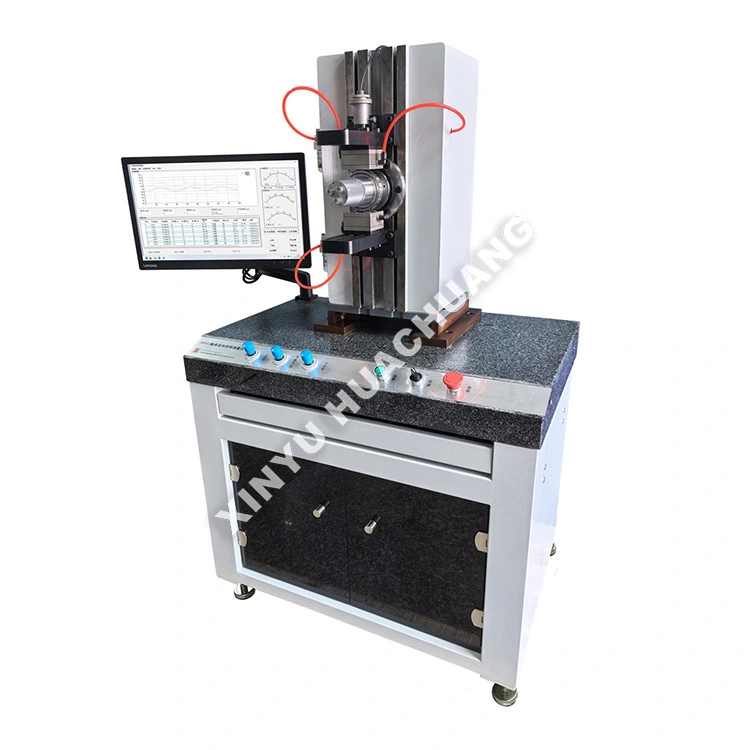

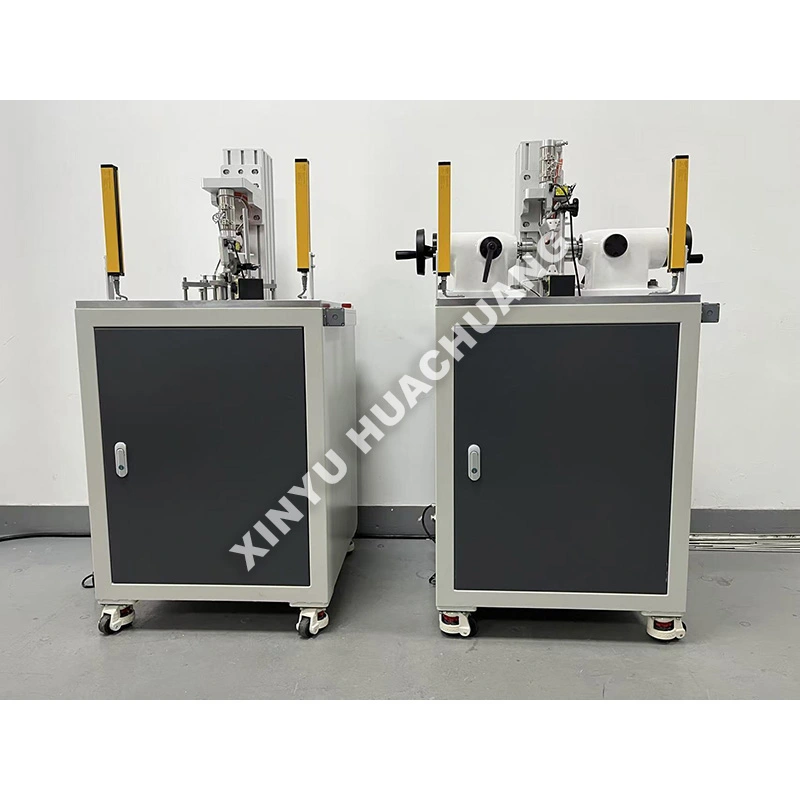

Alat Pengukur Kelegaan Radial Galas

Alat Pengukur Kelegaan Radial Galas XINYU HUACHUANG ialah alat ujian separa automatik yang sangat tepat yang direka khusus untuk menilai kelegaan jejarian dalaman galas bergolek. Direka bentuk untuk memenuhi piawaian antarabangsa yang ketat, Alat Pengukur Kelegaan Radial Galas ini dengan tepat menggunakan beban ukuran piawai untuk menangkap anjakan mikro. Dilengkapi dengan automasi PLC pintar dan penderia sensitiviti tinggi, ia memastikan operasi yang selamat dan boleh dipercayai sambil menyampaikan data yang boleh dihasilkan semula untuk R&D, kawalan kualiti dan pensijilan pembuatan.

Prinsip Kerja

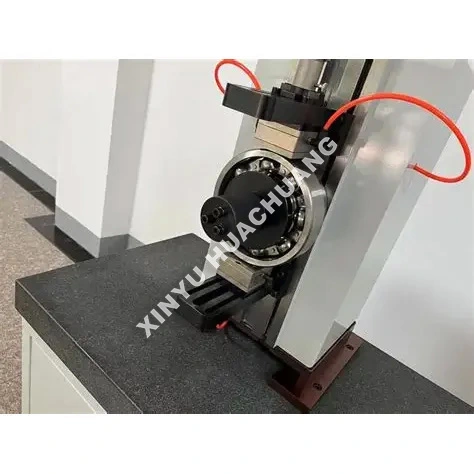

Alat Pengukur Kelegaan Radial Galas beroperasi pada prinsip pengukuran tanpa beban yang dinamik. Cincin dalam galas dibetulkan dan diputar oleh motor segerak, manakala beban ukuran yang tepat dikenakan pada cincin luar. Penderia anjakan kepekaan tinggi menangkap pergerakan jejari elemen gelek semasa ia melalui zon beban. Sistem ini menggunakan algoritma pembezaan untuk menghapuskan ralat geometri secara automatik dan mengira kelegaan jejari sebenar tanpa memerlukan pampasan ubah bentuk.

Apakah kelebihan tersendiri?

● Pengukuran Ketepatan Tinggi: Menampilkan penderia induktif premium dengan kebolehulangan statik <1.5μm dan kebolehulangan dinamik <2.5μm.

● Pemuatan Automatik: Pemuatan pneumatik atau bermotor memastikan daya ukuran yang konsisten dan piawai, menghapuskan ralat operasi manual.

● Pemprosesan Data Pintar: Mengira purata pelepasan secara automatik, mengenal pasti kesesakan putaran dan menjana laporan statistik SPC/CPK.

● Pembinaan Teguh & Selamat: Dibina dengan bingkai mekanikal yang tegar dan menampilkan penentukuran automatik terhadap bahagian rujukan standard untuk mengekalkan ketepatan jangka panjang.

● Keserasian Serbaguna: Lekapan modular membolehkan penukaran pantas untuk menguji pelbagai jenis galas, daripada galas bebola alur dalam kepada galas roller tirus.

Spesifikasi Teknikal

Di mana ia boleh digunakan?

● Pembuatan Galas: 100% pemeriksaan kualiti sebaris atau luar talian untuk bebola alur dalam, penggelek silinder dan galas penggelek tirus.

● Automotif & Aeroangkasa: Kawalan kualiti masuk (IQC) dan pengesahan pemasangan untuk hab roda, kotak gear dan enjin turbin.

● Jentera Ketepatan: Padanan kosong dan pemilihan gandingan untuk gelendong alat mesin berketepatan tinggi dan robotik.

● Penyelenggaraan & MRO: Penilaian keadaan dan penilaian kelegaan galas semasa baik pulih peralatan.

Langkah Berjaga-jaga Penggunaan

● Penyediaan Sampel: Sentiasa bersihkan galas dengan teliti untuk menghilangkan pencegah karat atau gris yang boleh menjejaskan ukuran mikro.

● Keseimbangan Terma: Benarkan kedua-dua instrumen dan galas menyesuaikan diri dengan suhu bilik (20±5℃) sebelum ujian.

● Penjajaran Betul: Pastikan galas didudukkan rata dengan sempurna pada lekapan untuk mengelakkan bacaan palsu yang disebabkan oleh kecondongan gelang luar.

● Penentukuran: Jalankan rutin penentukuran automatik menggunakan galas rujukan standard pada permulaan setiap anjakan.

Panduan Penyelenggaraan

● Setiap hari: Lapkan lekapan ukuran dan stylus penderia dengan kain yang bersih dan tidak berbulu. Periksa tekanan udara pneumatik (jika berkenaan) dan keluarkan lembapan daripada penapis.

● Mingguan/Bulanan: Periksa gelendong berputar dan tuas pemuatan untuk operasi lancar. Sapukan setitik minyak mesin ringan pada titik pangsi mekanikal seperti yang disyorkan.

● Setiap suku tahun: Lakukan penentukuran sistem penuh menggunakan blok kelegaan standard yang diperakui untuk mengesahkan ketepatan kelinearan dan penguatan.

● Kawalan Persekitaran: Jauhkan instrumen daripada mesin bergetar berat, medan magnet yang kuat dan cahaya matahari langsung untuk mengekalkan kestabilan pengukuran.

Butiran perlindungan selepas pembelian

Di XINYU HUACHUANG, kami komited untuk menyediakan sokongan selepas jualan yang komprehensif dan boleh dipercayai untuk memastikan operasi peralatan anda yang berterusan dan cekap. Pasukan perkhidmatan kami yang berdedikasi sentiasa bersedia untuk membantu anda.

Perlindungan Waranti Komprehensif

Kami dengan bangganya menawarkan waranti dua tahun untuk peralatan kami. Dalam tempoh ini, kami menyediakan perkhidmatan penyelenggaraan dan pembaikan percuma untuk sebarang isu berkaitan kualiti, tidak termasuk yang disebabkan oleh operasi yang tidak betul, pengubahsuaian tanpa kebenaran atau force majeure. Untuk peralatan yang melebihi tempoh jaminan dua tahun, kami terus menawarkan perkhidmatan penyelenggaraan sepanjang hayat, hanya mengenakan kos alat ganti dan buruh.

Mekanisme Tindak Balas Pantas

Kami menawarkan sokongan telefon kejuruteraan profesional 7×24 jam. Apabila menerima pemberitahuan kerosakan, pasukan teknikal kami akan bertindak balas dalam masa 24 jam dan memberikan penyelesaian yang berdaya maju. Jika perkhidmatan di tapak diperlukan, jurutera profesional kami akan tiba di kemudahan anda dalam masa satu minggu. Dalam keadaan khas di mana peralatan tidak boleh dibaiki, kami akan menggantikannya tanpa syarat dengan unit baharu atau menyediakan unit pengganti semasa tempoh jaminan dua tahun, atau mengambil langkah yang perlu untuk memulihkan operasi normal.

Soalan Lazim (FAQ)

S1: Apakah kelegaan jejarian, dan mengapa ia penting untuk prestasi galas?

J: Kelegaan jejari ialah jumlah jarak gelang dalam galas boleh bergerak secara jejari berbanding gelang luar apabila tiada beban luaran dikenakan. Kelegaan jejari yang betul adalah kritikal kerana kelegaan yang terlalu sedikit menyebabkan geseran yang berlebihan, terlalu panas dan kegagalan pramatang, manakala kelegaan yang terlalu banyak membawa kepada getaran, bunyi bising dan kapasiti pembawa beban yang berkurangan.

S2: Bagaimanakah prinsip pengukuran tanpa beban dinamik berfungsi?

A: Alat ini membetulkan cincin dalam galas dan memutarkannya melalui motor segerak sambil menggunakan beban ukuran yang tepat pada gelang luar. Penderia anjakan kepekaan tinggi menangkap pergerakan jejari elemen gelek semasa ia melalui zon beban. Algoritma pembezaan kemudiannya secara automatik menghapuskan ralat geometri seperti out-of-roundness, memberikan nilai kelegaan jejari sebenar.

S3: Mengapakah instrumen menggunakan algoritma pembezaan dan bukannya pengukuran langsung?

J: Galas mempunyai ketidaksempurnaan geometri yang wujud—sedikit bujur, kegelombang permukaan dan variasi dimensi dalam elemen gelek—yang boleh memesongkan ukuran titik mudah. Algoritma pembezaan menangkap berbilang titik data di sekeliling putaran penuh dan secara matematik memisahkan ralat geometri ini daripada kelegaan sebenar, memastikan ketepatan pengukuran tanpa memerlukan pampasan ubah bentuk.

S4: Apakah jenis dan saiz galas yang boleh diukur oleh instrumen ini?

A: Instrumen ini memuatkan galas bebola alur dalam, galas sentuhan sudut, galas penggelek silinder dan galas penggelek tirus merentasi julat saiz yang luas. Penyesuai dan lekapan boleh dikonfigurasikan untuk memadankan diameter lubang galas tertentu dan diameter luar, menjadikannya sesuai untuk kedua-dua pemeriksaan kualiti barisan pengeluaran dan pemeriksaan makmal.

S5: Bagaimanakah instrumen ini menyokong kawalan kualiti galas dalam pembuatan?

J: Dengan menyediakan ukuran kelegaan jejari yang pantas, tepat dan boleh diulang, instrumen ini membolehkan pemeriksaan 100% kumpulan pengeluaran atau persampelan statistik mengikut piawaian ISO 5753 dan ABMA. Ini memastikan setiap galas yang dihantar memenuhi kumpulan pelepasan yang ditentukan, mengurangkan tuntutan waranti dan kegagalan medan yang disebabkan oleh pelepasan yang tidak betul.
